Instalação das Antenas Quadras Cúbicas de VHF em 2011
Ontem, com a valiosa ajuda dos amigos PU2ONY e PU2RML, realizamos a instalação das duas antenas quadras cúbicas de VHF, cada uma com 6 elementos, além do rotor na torre.
O processo foi relativamente simples e seguiu os seguintes passos:
Configuração e Ajustes
- Gôndola: 6 metros
- Cabo: 6 metros de cabo de 75 ohms
- Divisor: Um “T” de cabo RG58 UHF
Procedimento de Instalação

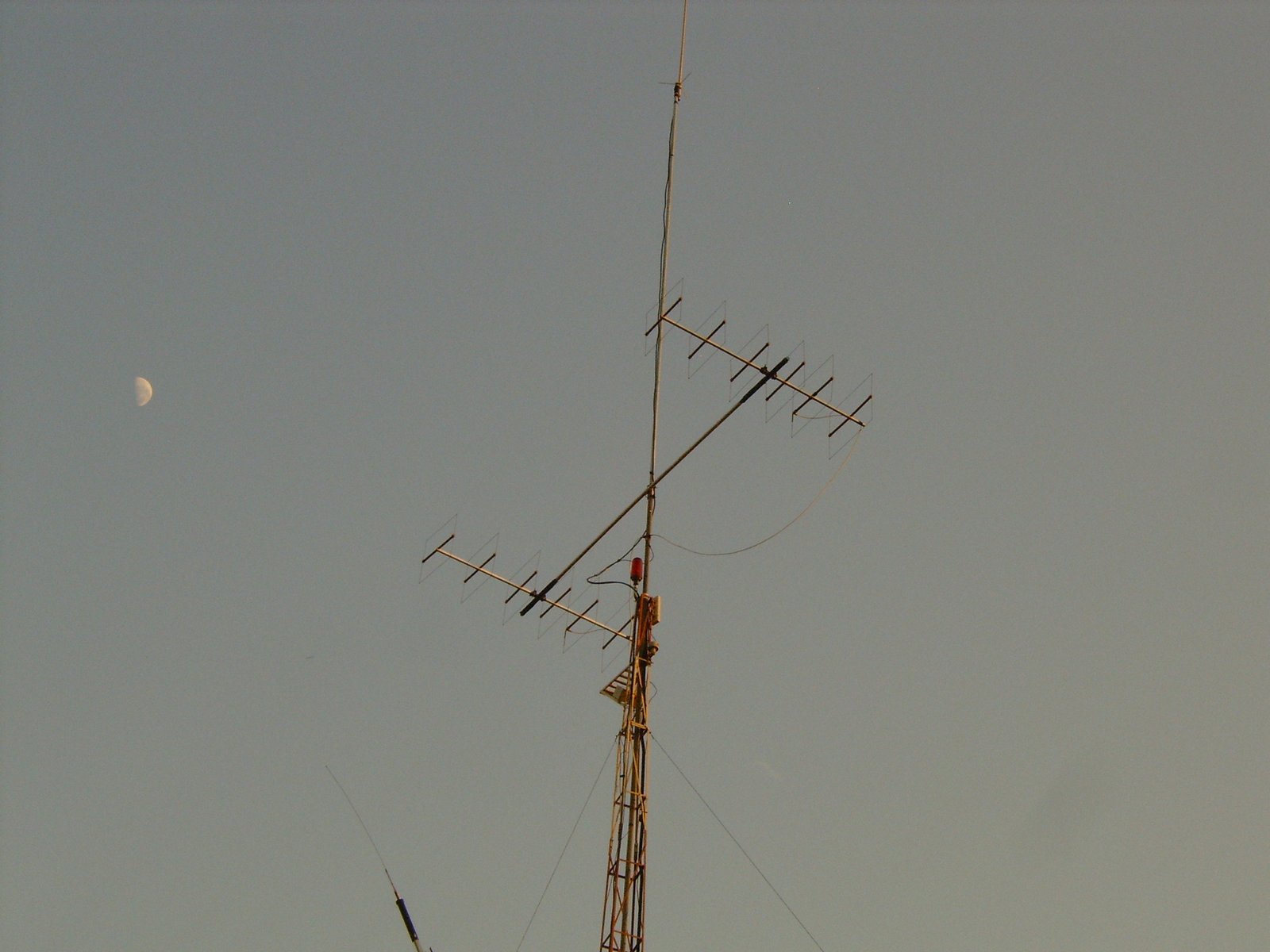

As antenas foram posicionadas no centro da gôndola, uma de cada lado, conforme a referência da foto. Para otimizar o desempenho, levantamos a frente das antenas entre 5 a 8 graus.
O cabo de 75 ohms foi cortado em 3 metros para cada antena, garantindo que a saída do cabo ficasse posicionada na parte traseira da antena.
Na conexão final, os cabos das antenas foram ligados ao “T” UHF, que, por sua vez, foi conectado ao cabo principal que segue até o rádio.
A montagem ficou excelente, e agora as antenas estão prontas para operação, garantindo melhor recepção e transmissão. Agradeço imensamente a PU2ONY e PU2RML pelo apoio nessa empreitada!
Um forte 73,
Muito legal essa antena ein. Feita ou comprada. Coloca o projeto ai no site
Parabéns pela sua iniciativa, deve dar um bons resultados, tenho uma de 7 elementos feita por pu2yen Roberto de Avaré – sp, a antena é um canhão…
Aguardo informações sobre o resultado.
boa sorte, 73
Olá Roberto ficou perfeita o funcionamento da quadra sem propagação ontem quando terminei de acertar com 1 watt a 100km falei com sinal de 9+ rsrsrs. 73 Rubens
POR FAVOR MONTEI UMA QUADRA 4 ELEMENT. MAS NAO COSIGO AJUSTAR R.O.E ALGUMA DICA DE GAMA OU OUTRO AJUSTA/PU-7 PAX TKS!!
Olá amigo bom dia, por favor entre em contato com o pu2ony@hotmail.com wanger ele pode lhe ajudar melhor ok.
Rubens
por favor entrar em contato , necessito do fabricante da antena da quadra o autor de avare
Olá amigo Pu2LRZ bom dia ,tenho uma duvida em relação a as Quadra Cubicas, pretendo adiquerir uma e pretendo colocar no mastro da minha torre ,vai interferir em algo ? ou não pode ser colocada desse geito? Obrigado forte 73 (PU9AMZ) REGINALDO.
sem problemas vc pode colocar a antena no mastro pode ser pelo meio da antena mesmo.
73
